| พารามิเตอร์ | RSLF-12-HP ถึง RSLF-150-HP | RSLF-200-HP ถึง RSLF-800-HP |
| ความจุ | 1.2~80 ม3/นาที | 1.2~80 ม3/นาที |
| แรงดันการทำงานสูงสุด | น้อยกว่าหรือเท่ากับ 4.5 MPa (45 barg) | น้อยกว่าหรือเท่ากับ 4.5 MPa (45 barg) |
| อุณหภูมิทางเข้าสูงสุด | 60 องศา | 60 องศา |
| อุณหภูมิแวดล้อมสูงสุด | 50 องศา | 50 องศา |
| อุณหภูมิแวดล้อมขั้นต่ำ | 5 องศา | 5 องศา |
| อุณหภูมิน้ำหล่อเย็นสูงสุด | 35 องศา | 35 องศา |
| ประเภทการทำความเย็น | ระบายความร้อนด้วยอากาศ | ระบายความร้อนด้วยอากาศสำหรับ RSLF-12-HP ถึง RSLF-150-HP |
| ระบายความร้อนด้วยน้ำจาก RSLF-150-HP ขึ้นไป | ระบายความร้อนด้วยน้ำ | |
| แหล่งจ่ายไฟ | 220V/1 เฟส/50Hz/60Hz | 380V/3 เฟส/50Hz/60Hz |
| สารทำความเย็น | R134a/R407C | R134a/R407C |
| สภาพที่ได้รับการจัดอันดับ | ||
| แรงดันการทำงานที่กำหนด | 4.0 เมกะปาสคาล | 4.0 เมกะปาสคาล |
| อุณหภูมิขาเข้า | 38 องศา | 38 องศา |
| อุณหภูมิโดยรอบ | 38 องศา | 38 องศา |
| อุณหภูมิของน้ำหล่อเย็น | 32 องศา | 32 องศา |
| จุดน้ำค้างความดัน (PDP) | 3-10 องศา | 3-10 องศา |

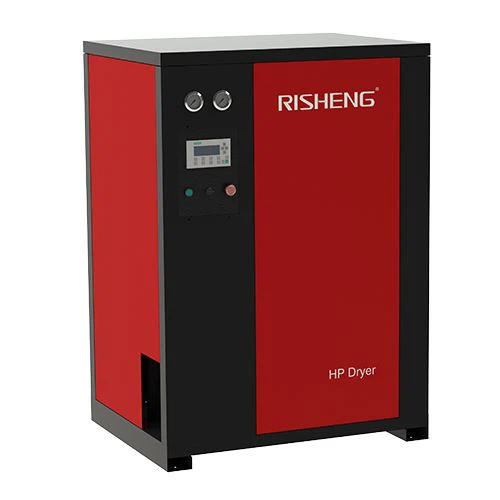

เครื่องทำลมแห้งรุ่น HP Series โดดเด่นด้วยระบบทำความเย็นอันแข็งแกร่งที่มีคอมเพรสเซอร์สารทำความเย็นชั้นยอดและพื้นผิวตัวแลกเปลี่ยนความร้อนขนาดใหญ่ ส่วนประกอบเหล่านี้เมื่อรวมกับรูปแบบการไหลของอากาศทำความเย็นที่ออกแบบมาอย่างชาญฉลาด ช่วยให้ทำงานได้อย่างน่าเชื่อถือแม้ในอุณหภูมิแวดล้อมที่สูง นอกจากนี้ ยังช่วยให้จุดน้ำค้างแรงดันคงที่และสม่ำเสมอ ซึ่งเป็นสิ่งสำคัญสำหรับการรักษาคุณภาพอากาศในโรงงานอุตสาหกรรม
เงื่อนไขการจัดอันดับ
แรงดันการทำงาน: 4.0Mpag / 580psig
อุณหภูมิทางเข้า: 38 องศา / 100 ℉
อุณหภูมิแวดล้อม: 38 องศา / 100 ℉
ระยะการทำงาน
แรงดันใช้งานสูงสุด: 4.5Mpag / 653psig
อุณหภูมิทางเข้าสูงสุด: 60 องศา / 140 ℉
อุณหภูมิแวดล้อมสูงสุด: 50 องศา / 122 ℉
อุณหภูมิแวดล้อมขั้นต่ำ: 5 องศา / 41 ℉
การเพิ่มประสิทธิภาพการไหลในเครื่องอบผ้า HP ทำได้โดยใช้ท่อสแตนเลสที่ออกแบบอย่างพิถีพิถัน การออกแบบนี้ช่วยลดความแตกต่างของแรงดันภายในเครื่องอบผ้า จึงช่วยเพิ่มประสิทธิภาพโดยรวม ความแตกต่างของแรงดันที่ต่ำลงหมายถึงการใช้พลังงานที่ลดลงและประสิทธิภาพการทำงานที่เหมาะสมที่สุดในสภาวะการทำงานต่างๆ
คุณสมบัติที่โดดเด่นของรุ่น HP Series คือระบบระบายแรงดันสูงในรุ่น 40 บาร์ ระบบระบายนี้ช่วยให้สามารถกำจัดคอนเดนเสทได้อย่างมีประสิทธิภาพโดยไม่สูญเสียแรงดันใดๆ ส่งผลให้ประหยัดพลังงานและประสิทธิภาพการทำงานดีขึ้นอย่างมาก สำหรับรุ่น 50 บาร์ ระบบระบายคอนเดนเสทอิเล็กทรอนิกส์เสริมช่วยเพิ่มประสิทธิภาพการใช้พลังงาน ทำให้เครื่องอบผ้ารุ่นนี้เหมาะสำหรับการใช้งานหนักซึ่งจำเป็นต้องควบคุมระดับความชื้นในอากาศอัดอย่างแม่นยำ
เครื่องทำอากาศเย็นซีรีส์ HP ผสมผสานความสามารถในการทำความเย็นที่ทรงพลังเข้ากับคุณลักษณะการออกแบบขั้นสูงเพื่อมอบประสิทธิภาพที่เชื่อถือได้ ประสิทธิภาพการใช้พลังงาน และจุดน้ำค้างแรงดันที่เสถียร ทำให้เหมาะอย่างยิ่งสำหรับอุตสาหกรรมที่ต้องการโซลูชันอากาศอัดคุณภาพสูง
| ข้อมูลทางเทคนิค | |||||||||
| แบบอย่าง | การต่อสายอากาศ | ความจุ | แหล่งจ่ายไฟ | ดูดซับ กำลังไฟฟ้า (kW) |
ขนาดมิลลิเมตร | น้ำหนัก (กิโลกรัม) |
|||
| ม³/นาที | ซีเอฟเอ็ม | โวลต์/พีเอช/เฮิรตซ์ | L | W | H | ||||
| RSLF-12-เอชพี | รค1/2" | 1.2 | 42 | 230/1/50 | 0.26 | 600 | 310 | 500 | 35 |
| RSLF-15-เอชพี | รค1/2" | 1.5 | 53 | 230/1/50 | 0.28 | 600 | 310 | 500 | 35 |
| RSLF-18-เอชพี | รค1/2" | 1.8 | 64 | 230/1/50 | 0.3 | 600 | 310 | 500 | 35 |
| RSLF-24-เอชพี | รค3/4" | 2.4 | 85 | 230/1/50 | 0.46 | 750 | 360 | 550 | 50 |
| RSLF-30-เอชพี | รค3/4" | 3 | 106 | 230/1/50 | 0.5 | 750 | 360 | 550 | 50 |
| RSLF-36-เอชพี | รค3/4" | 3.6 | 127 | 230/1/50 | 0.53 | 750 | 360 | 550 | 55 |
| RSLF-40-เอชพี | รค3/4" | 4 | 141 | 230/1/50 | 0.55 | 750 | 360 | 550 | 55 |
| RSLF-60-เอชพี | รค1-1/4" | 6 | 212 | 230/1/50 | 0.8 | 750 | 550 | 880 | 80 |
| RSLF-80-เอชพี | รค1-1/4" | 8 | 282 | 230/1/50 | 0.85 | 750 | 550 | 880 | 80 |
| RSLF-90-เอชพี | รค1-1/4" | 9 | 318 | 230/1/50 | 0.9 | 750 | 550 | 880 | 80 |
| RSLF-100-เอชพี | รค1-1/4" | 10 | 353 | 230/1/50 | 1.1 | 750 | 550 | 880 | 80 |
| RSLF-120-เอชพี | รค1-1/4" | 12 | 424 | 230/1/50 | 1.22 | 750 | 550 | 880 | 80 |
| RSLF-150-เอชพี | รค1-1/4" | 15 | 530 | 230/1/50 | 2.1 | 1100 | 860 | 1200 | 150 |
| RSLF-200-เอชพี | รค1-1/4" | 20 | 706 | 230/1/50 | 2.3 | 1100 | 860 | 1200 | 150 |
| RSLF-250-เอชพี | รค2-1/2" | 25 | 883 | 400/3/50 | 2.8 | 1100 | 900 | 1550 | 270 |
| RSLF-300-เอชพี | รค2-1/2" | 30 | 1059 | 400/3/50 | 2.9 | 1100 | 900 | 1550 | 270 |
| RSLF-350-เอชพี | รค2-1/2" | 35 | 1236 | 400/3/50 | 3.1 | 1100 | 900 | 1550 | 300 |
| RSLF-400-เอชพี | รค2-1/2" | 40 | 1412 | 400/3/50 | 4.2 | 1100 | 900 | 1550 | 350 |
| RSLF-500-เอชพี | รค2-1/2" | 50 | 1766 | 400/3/50 | 4.56 | 1100 | 900 | 1550 | 470 |
| RSLF-600-เอชพี | DN80 | 60 | 2119 | 400/3/50 | 5.6 | 1450 | 1130 | 1650 | 550 |
| RSLF-700-เอชพี | DN80 | 70 | 2472 | 400/3/50 | 5.8 | 1450 | 1130 | 1650 | 570 |
| RSLF-800-เอชพี | DN80 | 80 | 2825 | 400/3/50 | 5.94 | 1450 | 1130 | 1650 | 600 |
